產(chǎn)品展示 |
 您所在的位置：網(wǎng)站首頁 ›
產(chǎn)品展示 |
|
CPC 混凝土防碳化涂料
CPC混凝土防碳化涂料是一種高性能防碳化乳液改性的水泥基聚合物復(fù)合材料，乳液中含有******的共聚成分，在水泥中引起交叉反應(yīng)鏈形成聚合物——水泥水化物的互傳網(wǎng)絡(luò)結(jié)構(gòu)，產(chǎn)生化學(xué)與機(jī)械結(jié)合的內(nèi)聚力與附著力，提高了拉伸強(qiáng)度和粘結(jié)強(qiáng)度，涂覆在混凝土表面并與之牢固粘結(jié)形成高強(qiáng)堅(jiān)韌耐久的彈性涂膜保護(hù)層，可有效阻止環(huán)境中二氧化碳、氯化物、氧氣和海水、酸雨等腐蝕介質(zhì)對結(jié)構(gòu)材料的侵蝕。該涂料由高性能聚合物乳液、多種助劑（液料，A組分)與改性水泥基材料(粉料，B組分)雙組分組成，涂層固化后是一種既有高分子材料的柔性，又有無機(jī)材料的高耐久性的新型保護(hù)封閉材料。

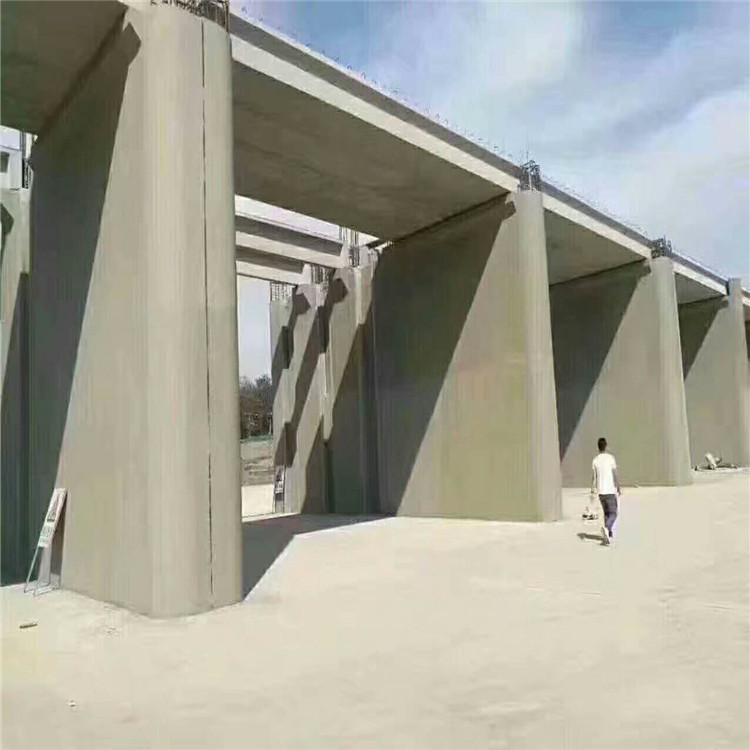

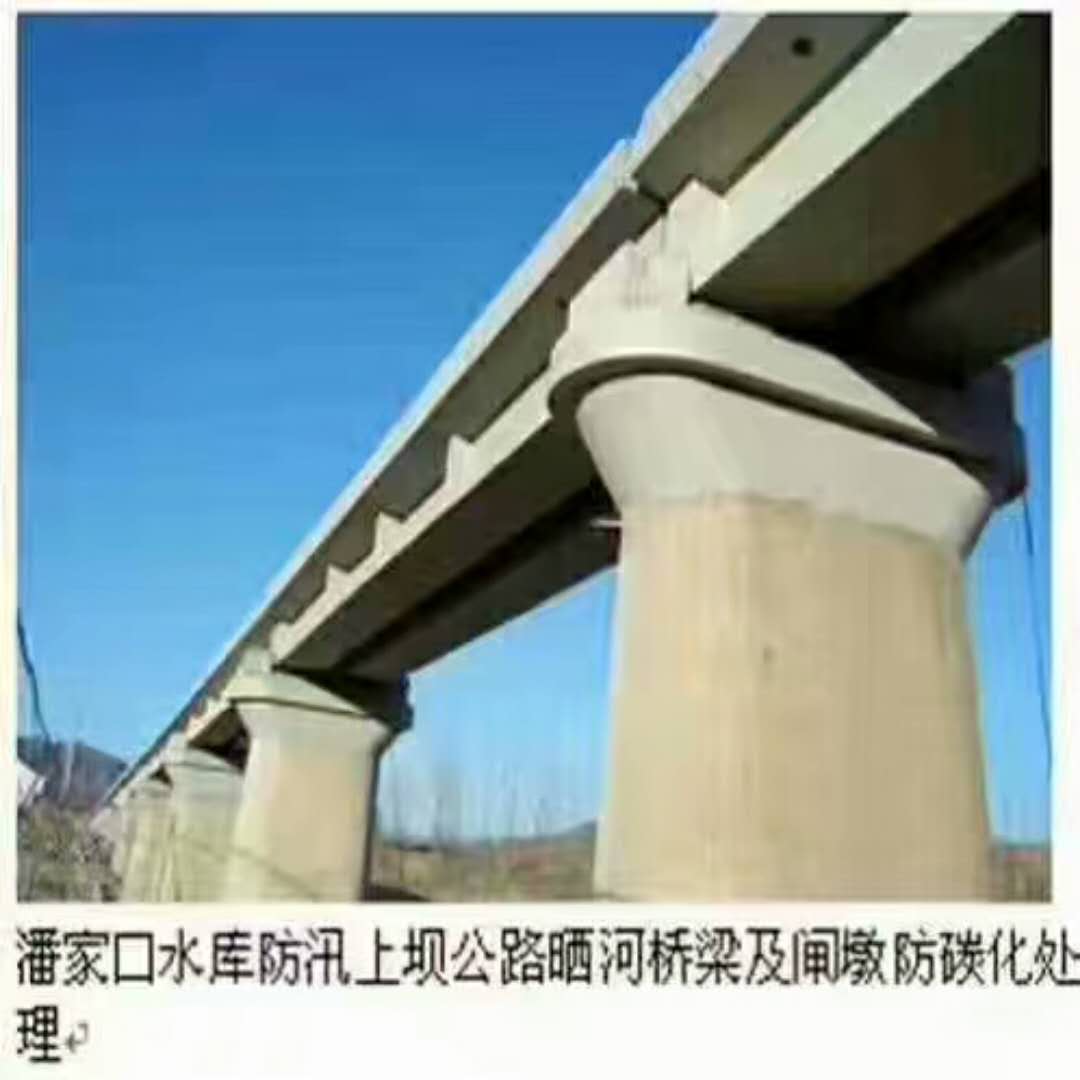

一、應(yīng)用范圍 廣泛適用于水利水電、港口、隧道、橋梁及其它工業(yè)與民用建筑等鋼筋混凝土結(jié)構(gòu)的防碳化、防滲、防水、防腐等，提高結(jié)構(gòu)使用。如冷卻塔、渡槽、水閘、大壩、橋梁、蓄水池、污水處理池、混凝土電桿等工程。
二、產(chǎn)品***點(diǎn) （1）良好的粘結(jié)強(qiáng)度與粘結(jié)能力，可涂刷在多種建筑材料表面； （2）抵抗大氣侵蝕，、耐磨損，正常使用條件下，使用可以達(dá)20年以上； （3）優(yōu)良的柔韌性，既可封閉微細(xì)裂縫的進(jìn)一步擴(kuò)展，又可抵抗由于混凝土基體膨脹、收縮而引起的新的開裂的產(chǎn)生，阻止水份進(jìn)入混凝土內(nèi)部； （4）具有良好的防水和密封性能，防止外界雨水對結(jié)構(gòu)的侵蝕； （5）良好的抗有害氣體，如二氧化碳、氧氣、鹽霧等的滲透性能，防止混凝土中性化，又耐輕度化學(xué)腐蝕，阻止氯離子及酸、堿、鹽物質(zhì)滲入混凝土內(nèi)部，防止鋼筋銹蝕； （6）為水性涂料，、無味、無污染。 （7）根據(jù)需要提供多種顏色，深灰、灰白、米黃和淺藍(lán)為標(biāo)準(zhǔn)色。
三、施工方法 1. 基面處理 （1）混凝土基面：基面應(yīng)堅(jiān)硬、平整、粗糙、干凈、潤濕�；嫱拱肌⒉黄街�，應(yīng)先用角磨機(jī)打磨平整；基面浮塵、浮漿、油污等應(yīng)用鋼絲刷除掉，疏松、空鼓部位應(yīng)予鑿除；較大缺陷用本產(chǎn)品調(diào)配的聚合物砂漿修補(bǔ)找平，配比為(質(zhì)量比，以下同)：A組分:B組分:細(xì)砂:水＝1:4:2:適量；各種縫隙、裂縫或蜂窩、麻面等不平整處用本產(chǎn)品調(diào)配的聚合物膩?zhàn)诱移�，配比為�?/span>A組分:B組分:水＝1:4:適量。涂刷防碳化涂層之前，混凝土基面應(yīng)預(yù)先噴水清洗和濕潤處理，稍晾一段時(shí)間后無潮濕感時(shí)再施刷涂料。 （2）粘結(jié)碳纖布后表面：按正常工序粘結(jié)碳纖纖維布后，應(yīng)在***后一道面膠涂刷后在其表面均勻點(diǎn)粘一層干凈石英砂（石英砂40~70目，點(diǎn)粘應(yīng)薄而均勻），并用輥筒碾平，待表面干透后進(jìn)行涂料的涂刷。對粘貼碳布與混凝土基面過渡區(qū)域，應(yīng)采用聚合物膩?zhàn)诱移�，平緩過渡。 （3）粘鋼表面：按正常工序粘鋼施工結(jié)束后，鋼表面的油脂、污垢及鐵銹等附著物，然后涂刷2道環(huán)氧鐵紅防銹涂料，當(dāng)防銹涂料未干時(shí)在其表面均勻點(diǎn)粘一層干凈石英砂，并用輥筒碾平，待表面干透后進(jìn)行涂料的涂刷。 （4）膩?zhàn)诱移剑喝绻姘纪共黄�、紋路較深，涂層不能覆蓋或涂料表面裝飾功能要求高時(shí)，應(yīng)采用本公司生產(chǎn)的CPC柔性耐水膩?zhàn)釉诨嫔险w批刮2道（施藝詳見CPC柔性耐水膩?zhàn)诱f明書），再涂刷CPC防碳化涂料涂刷，以達(dá)到更好的。
2. 涂料拌制 每次涂料配制前，應(yīng)先將液料組分?jǐn)嚢杈鶆颉Ｍ苛系馁|(zhì)量配比為：A組分:B組分:水＝1 :3: (0~0.2)。涂刷底層時(shí)，加水量可取高限值。液料與粉料的配比應(yīng)準(zhǔn)確計(jì)量，采用攪拌攪拌均勻，攪拌時(shí)間在5min 左右，拌制好的涂料應(yīng)色澤均勻，無粉團(tuán)、沉淀。涂料攪拌完畢靜置3min后方可涂刷。 3. 涂料涂刷
涂層應(yīng)分層多道涂刷完成�；嫖磁文�?zhàn)訉訒r(shí)，涂料應(yīng)涂刷4~5道，使之形成1~ 4. 涂層養(yǎng)護(hù)
***后一道涂層施工完12h內(nèi)不宜淋雨。若涂層要接觸流水，則需自然干燥養(yǎng)護(hù)7d以上才可。密閉潮濕環(huán)境施工時(shí)，應(yīng)加強(qiáng)通風(fēng)排濕。 5. 質(zhì)量要求
漏涂、透底：不允許。 反銹、掉粉、起皮：不允許。 泛堿、咬色：不允許。 厚度：厚度一致。 針孔、砂眼：允許輕微少量。 光澤：均勻。 開裂：不允許。 顏色：色澤一。 四、性能指標(biāo)
七、注意事項(xiàng) （1）涂料施工時(shí)應(yīng)避免陽光暴曬或大風(fēng)吹刮，施工氣溫宜在 （2）基面應(yīng)堅(jiān)實(shí)、平整、潔凈，無油污和油漬、無浮渣、無疏松起砂、起皮、裂縫等缺陷，修補(bǔ)區(qū)應(yīng)填塞、黏結(jié)良好。 （3）涂料配制量以實(shí)際面積計(jì)算，應(yīng)隨配隨用以免結(jié)硬，涂料配制后一般宜在1小時(shí)內(nèi)用完為宜，干稠后不應(yīng)加水再使用。 （4）同一工程，應(yīng)采用同一批號(hào)的涂料，現(xiàn)場配比應(yīng)準(zhǔn)確、統(tǒng)一，攪拌應(yīng)均勻透徹，無粒狀、花白料，否則難保顏色均勻一致。 （5）施工中發(fā)現(xiàn)涂層有脫開、裂縫、針孔、氣泡或接茬不嚴(yán)密等缺陷，應(yīng)及時(shí)補(bǔ)救。 六、包裝貯存
A組分（液料）： 涂料保質(zhì)期為半年。涂料應(yīng)存放在陰涼、通風(fēng)、干燥處，防止日曬雨淋，貯存溫度5~ CPC混凝土防碳化涂料 | ||||||||||||||||||||||||
| 上一篇：聚合物防水砂漿 |
業(yè)務(wù)分類 PRODUCT |
聯(lián)系我們 CONTACT US |
|
|
CopyRight 2016-2017 中德新亞建筑材料有限公司 版權(quán)所有
豫ICP備19031193號(hào)-7
公司地址：滎陽市滎澤大道西雅圖總部灣 電子郵箱：878752017@qq.com 手機(jī)號(hào)碼：15210869842 網(wǎng)址：jjyys.cn |
